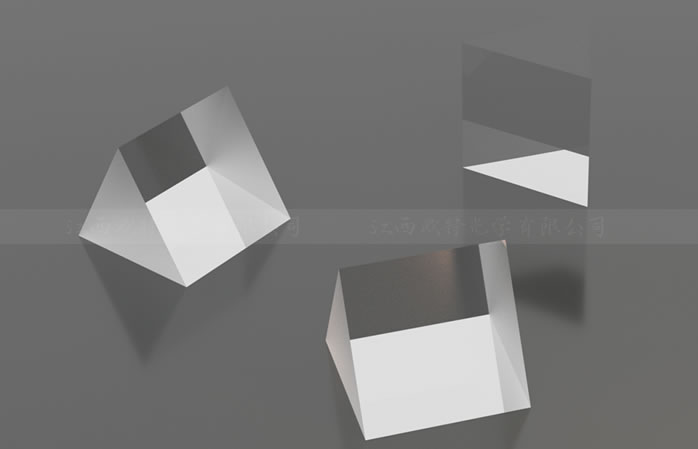

1、直角棱鏡是一種以90°為概念設計的棱鏡

主要用于各種光學儀器和光學成像領域，用于彎曲像路或90°轉向光線。直角棱鏡可以產生翻轉或旋轉的左手圖像，具體取決于棱鏡的方向。組合兩個直角棱鏡可用于圖像或光束移動應用。這些棱鏡也稱為圖像反射或反射棱鏡。

2、直角棱鏡的工作原理

在平面鏡的光線垂直入射的狀態下，光線從原路返回；當光線在俯仰或方位角方向以α角入射時，光線以2α角反射。當α角較大或反射鏡與準直器距離較長時，反射光無法進入準直器的物鏡，無法接收到反射光；當只有部分反射光可以進入物鏡時，反射圖像會變暗。要解決這個問題，就需要增大準直儀的通光孔徑，而增大孔徑意味著成本會增加，儀器的體積和重量也會增加，使用起來也不方便。

直角棱鏡用作反射器。當光線垂直入射，光線平行返回時，θ角為45°。當光線以α角入射時，在平行光路中，入射面與反射面1的法線的夾角為θ。+α，光線以θ+α的角度入射到反射面2，入射到反射面2的法線的角度為θ-α，光線以θ-α的角度出射，所以出射角也是α角，即入射光與入射光仍然平行。

當入射角α較大且α角發生變化時，出射光仍與入射光平行，可得到反射像，且反射像在仰角方向靜止。因此，直角棱鏡是一種單向靈敏反射鏡。采用直角棱鏡作為反射鏡具有單向靈敏度的特點，但其制造要求和安裝要求很高。另外，在制作直角棱鏡時，90°脊角的誤差會造成雙向俯仰方向，兩個反射面的平面度誤差，尤其是較長的直角棱鏡的彎曲，在不同的部分時會造成方位角誤差。使用棱鏡。
